Scryo? S-300緊湊型顯微低溫恒溫器
Scryo? S-300(簡稱S-300)是一款緊湊型連續流開環顯微低溫恒溫器，特殊的溫度漂移補償結合堅固的超絕熱支撐設計，使得該款恒溫器具有超低震動和超低漂移特性。超緊湊型外形專為空間受限的實驗場合設計，既可垂直方向安裝，也可水平方向安裝，很容易與商用光譜儀和顯微鏡匹配，用于吸收、透射、反射、光譜儀和顯微共聚焦等實驗，也易與電磁鐵、室溫孔超導磁體匹配用于磁光測試，也廣泛應用于X-ray、高能和高壓等實驗。
S-300緊湊型顯微低溫恒溫器內置高效汽化器結合超絕熱傳輸管線，具有降溫速度快、制冷劑消耗率低等特性。S-300低溫恒溫器與氦循環低溫系統（Qcryo?）結合形成不消耗液氦的干式閉環顯微低溫系統(Qcryo-S-300)，保持開環工作模式的超低震動和漂移特性。
S-300緊湊型顯微低溫恒溫器提供多種選配，如透過不同波段的窗材，多種真空貫穿/線纜/樣品托，選配不銹鋼真空外殼和銦密封法蘭。

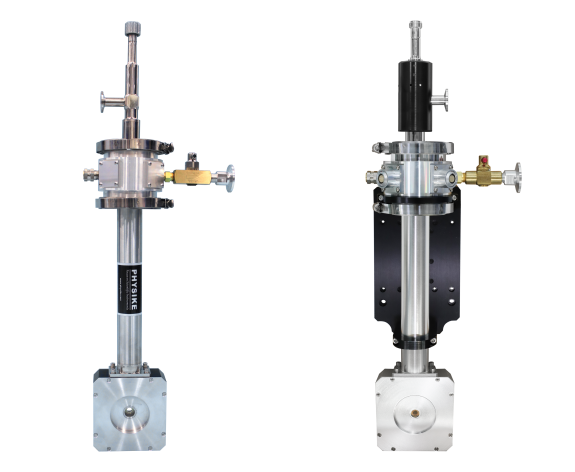

標準S-300緊湊型顯微低溫恒溫器

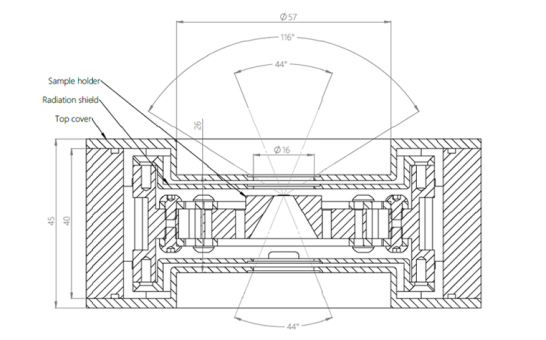

標準S-300低溫恒溫器光學參數示意圖
??技術參數和領域
典型特性 | |||
樣品環境 | 真空 | ||
標稱溫度范圍 | 2K-420K（使用液氦作為冷源，4.5K以下需泵抽） 2K-420K（使用氦循環低溫系統(Qcryo)作為冷源） | ||
標稱震動水平 | ±5nm | ||
典型溫度穩定性 | ±25mK | ||
典型應用 | 正置/倒置顯微鏡、紅外顯微鏡、顯微磁光、Raman光譜、傅里葉光譜、顯微PL、高壓(DAC)、 高能物理、X-ray、中子散射、太陽能電池、熱輸運等 | ||
備 注 | 1、最低溫度是基于標準S-300低溫恒溫器無外加熱負載的測試 2、使用液氦作為冷源時最低溫度與真空泵抽速密切相關 3、使用Qcryo作為冷源時最低溫度與冷頭制冷量和循環泵抽速相關 | ||
S-300低溫恒溫器可選配置 | |
真空貫穿 | 多針、SMA、BNC、Triax、光纖引入 |
窗 材 | 透射γ光、χ光、UV、Vis、IR、THz窗 |
樣品托 | Puck電學樣品托、DIP/LCC樣品托、透射樣品托、粉體樣品托、太陽能電池樣品托、熱輸運樣品托、可加柵壓的電隔離樣品托等 |
測試引線 | 低溫雙絞線、柔性同軸和三同軸電纜等 |
閉環模式 | 與氦氣循環系統(Qcryo?)結合形成不消耗液氦的閉環系統 |
其他選配 | 與電磁鐵匹配的超緊湊型設計、單(雙)加壓氣膜、螺桿調壓、內置納米定位臺/物鏡、消除液氮bubbles選件 |
測試曲線
下圖是干式閉環顯微低溫系統（Qcryo-S-300）典型降溫時間，從室溫到4K的初始降溫時間：<3小時，最低溫度<2K，并保持開環工作模式的超低震動和漂移特性，換樣后再降溫時間：<1.5小時。

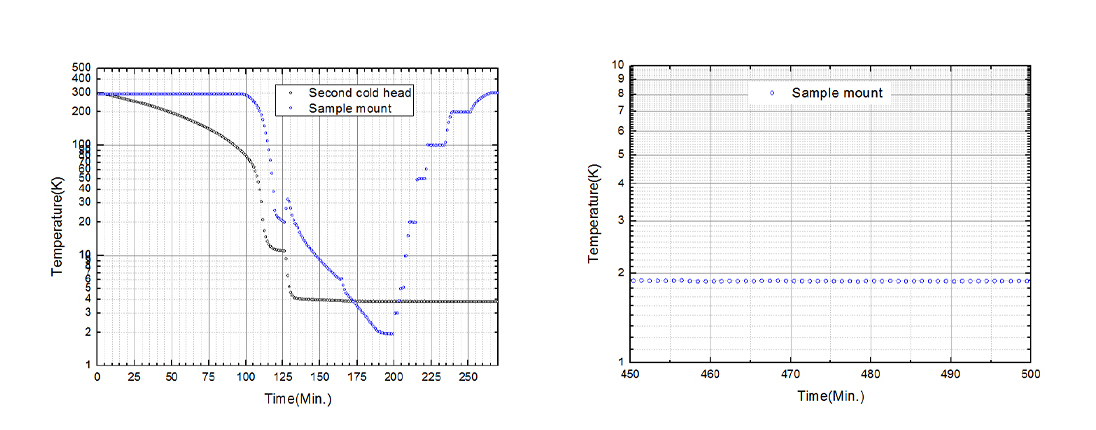

Qcryo-S-300典型降溫和控溫曲線（左圖）；Qcryo-S-300在最低溫度附近的溫度穩定性（右圖）

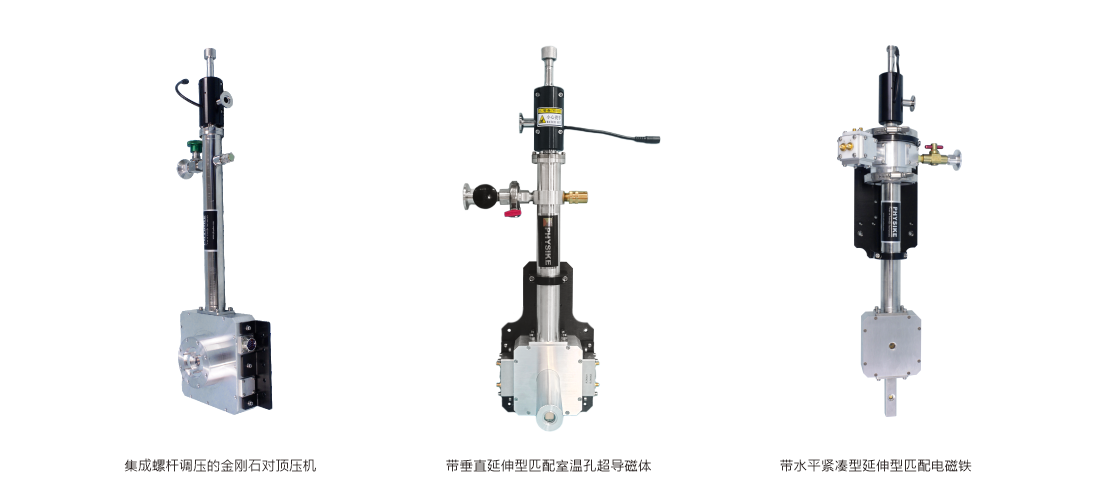

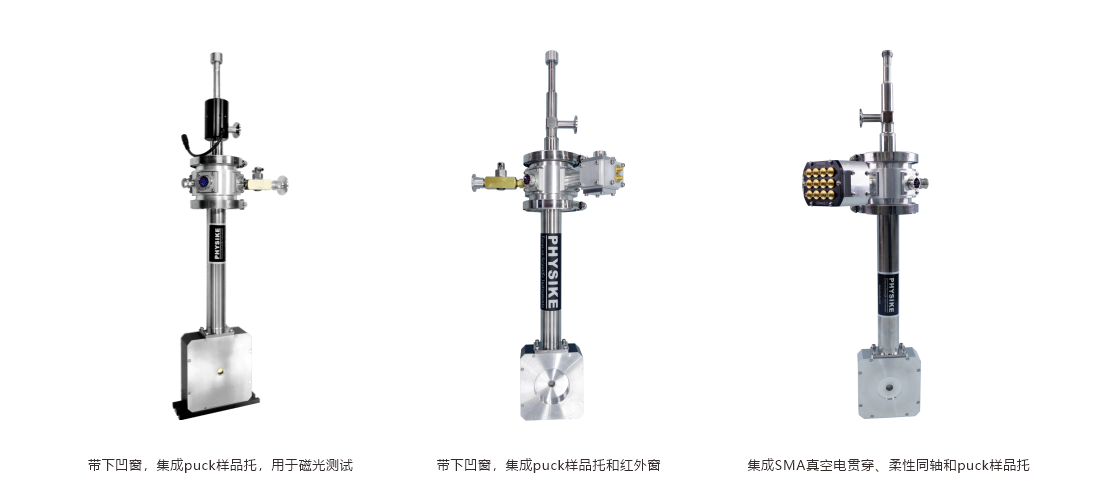

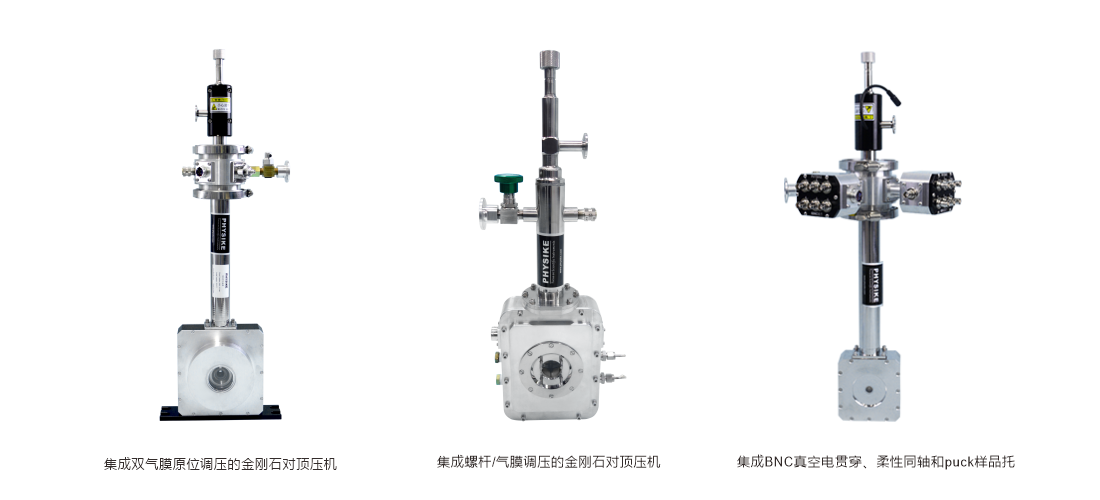

示 例
項目案例

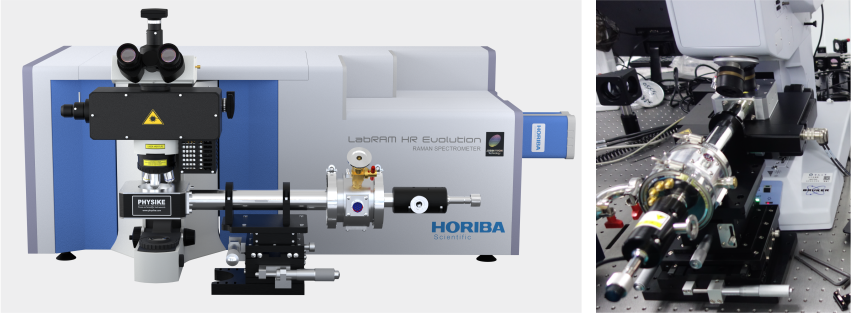

匹配Horiba Raman光譜儀（左圖）；匹配Bruker紅外顯微鏡（右圖）

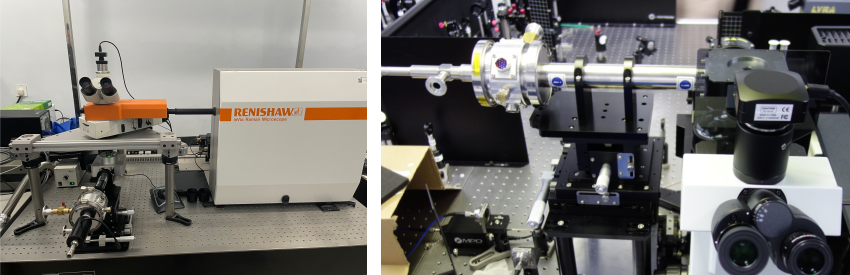

集成螺桿調壓DAC壓機，匹配雷尼紹Raman光譜儀（左圖）；帶上下凹窗，匹配Olympus倒置型顯微鏡，并集成太陽能電池測試樣品托（右圖）

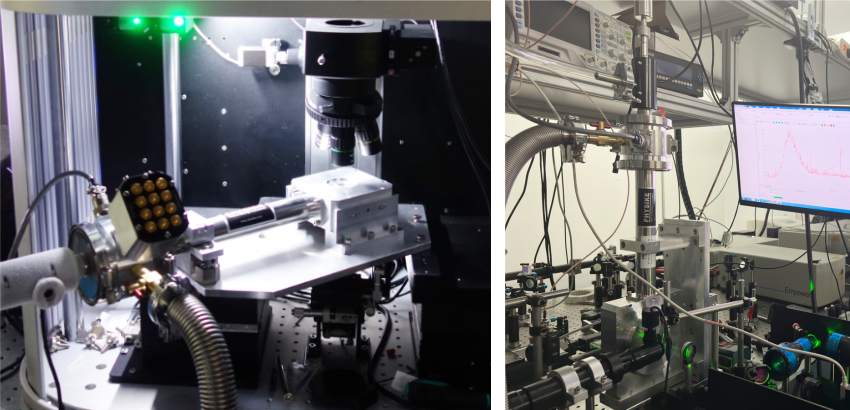

匹配光電流掃描測試顯微鏡系統（左圖）；集成氣膜調壓DAC壓機，用于高壓紅外實驗（右圖）

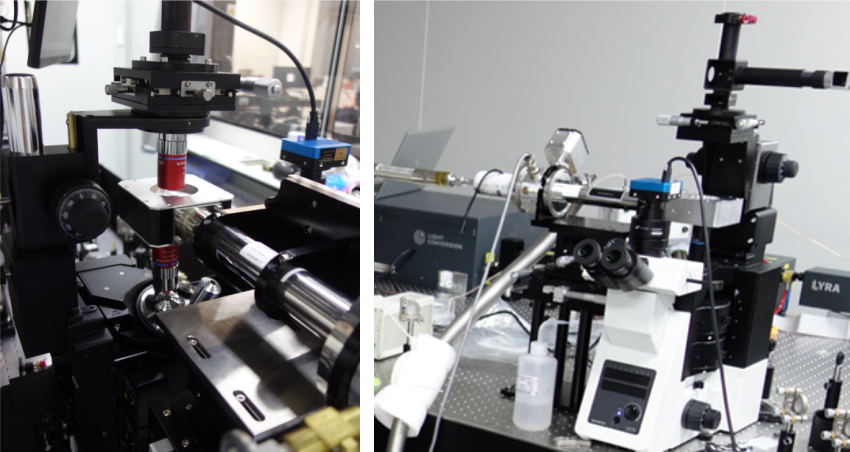

匹配倒置型顯微鏡（左圖）；采用消除液氮bubbles管線，減小震動和漂移（右圖）

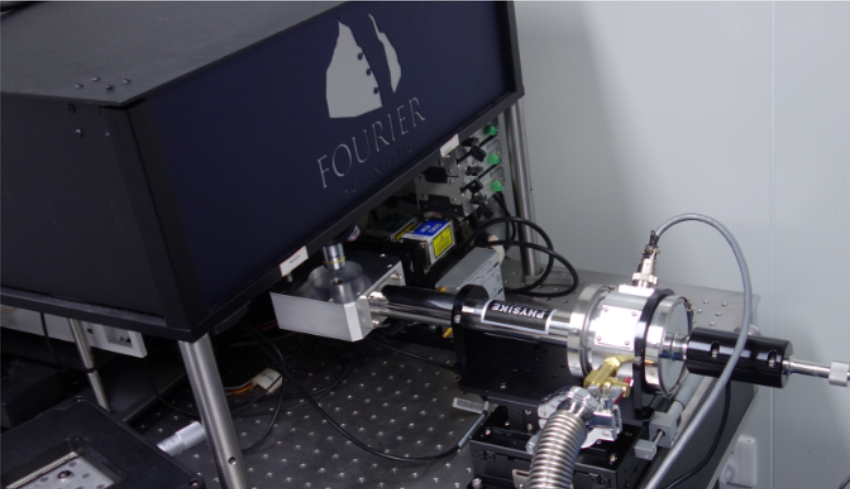

匹配Fourier scientific譜儀（右圖）

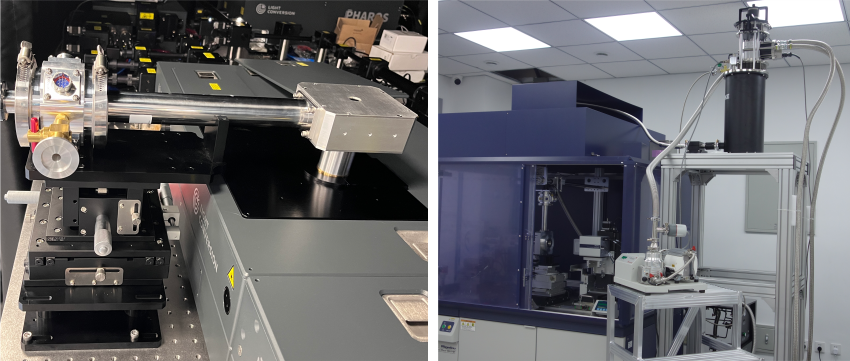

匹配HARPS超快瞬態吸收光譜儀（左圖）;

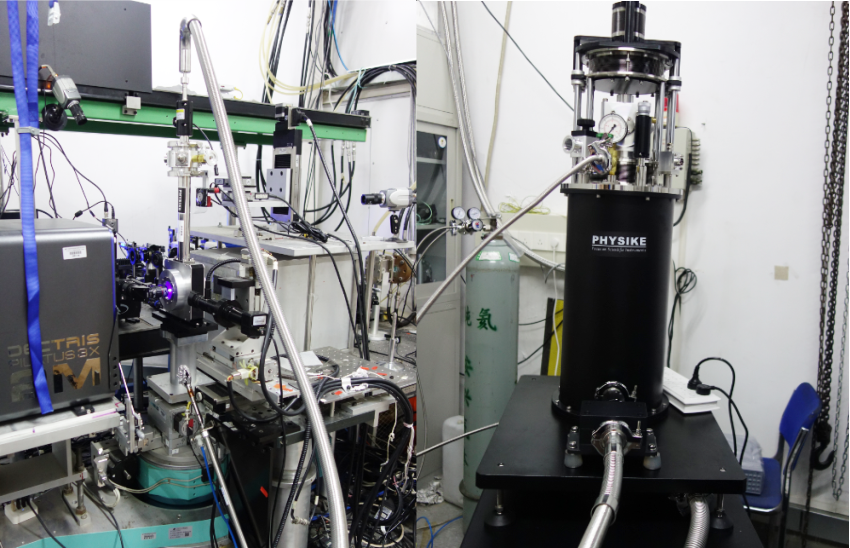

匹配日本理學X-ray衍射儀(Rigaku NANOPIX WE)的高壓低溫系統(Qcryo-S-300)，內部集成金剛石對頂壓機和雙氣膜原位調壓機構，最低溫度小于2.5K（右圖）

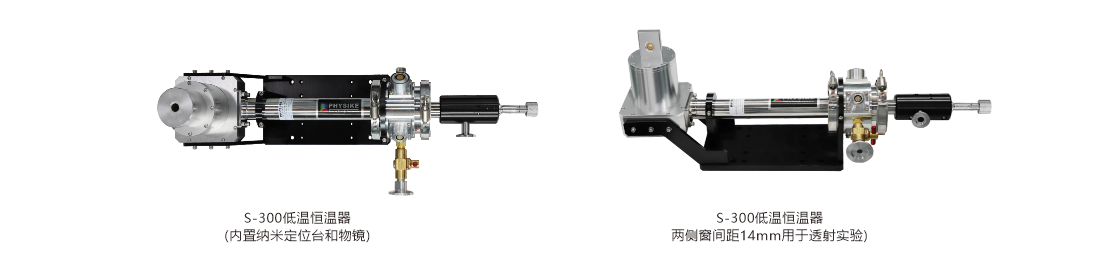

S-300低溫恒溫器內置納米定位臺和鏡頭，采用消除液氮Bubbles管線減小震動和漂移（左圖）;
S-300低溫恒溫器帶緊湊型尾部，用于顯微磁光測試（右圖）
干式閉環顯微低溫系統(Qcryo-S-300)，內部集成金剛石對頂壓機和雙氣膜原位調壓機構，匹配同步輻射光源，用于低溫高壓X-ray測試

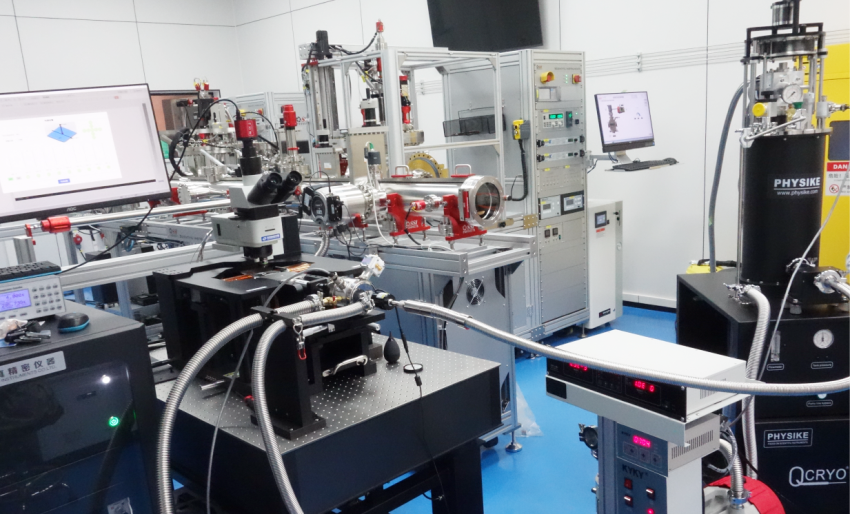

干式閉環顯微低溫系統（Qcryo-S-300），匹配磁光克爾顯微成像系統，用于低溫下磁光克爾顯微成像測試和磁疇反轉等測試，最低溫度：<2.5K

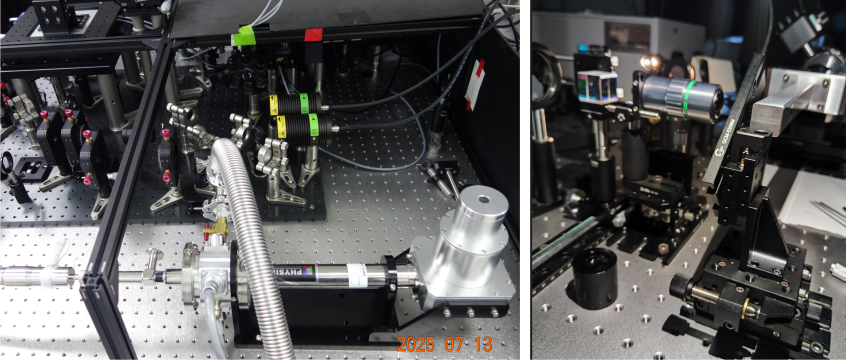

閉環顯微低溫系統（Qcryo-S-300），集成氣膜原位調壓的金剛石對頂壓機，匹配用戶自建的紅外/Raman光路

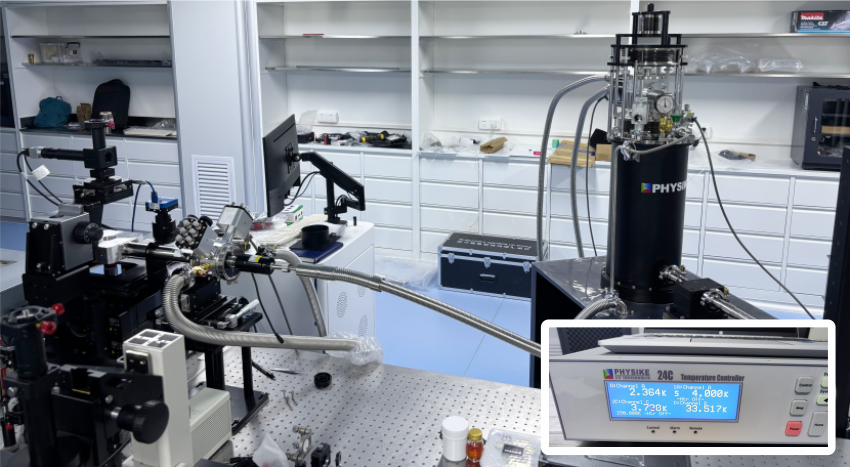

閉環顯微低溫系統(Qcryo-S-300)，匹配倒置顯微鏡，最低溫度：<2.4K
